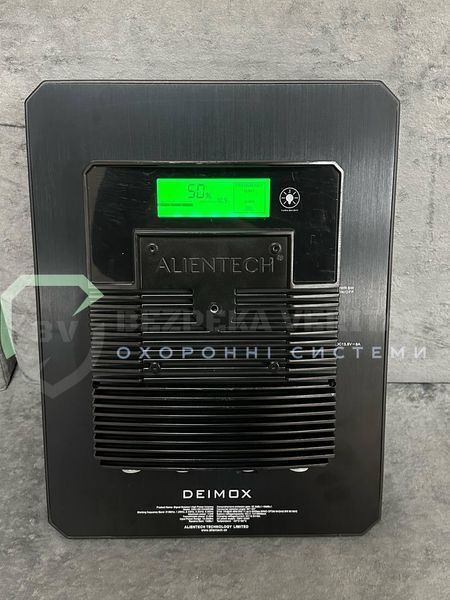

ALIENTECH Deimox DMX-09122450DSB — універсальний підсилювач сигналу для професійних дрон-операцій
ALIENTECH Deimox Signal Booster (DMX-09122450DSB) — професійний багатодіапазонний підсилювач сигналу для дронів, розроблений для стабільного відеолінку, протидії перешкодам та розширення радіусу дії. Підтримує частоти 915 МГц, 1.2 ГГц, 2.4 ГГц, 5.2 ГГц і 5.8 ГГц, сумісний із більшістю популярних моделей БпЛА та їхніх пультів. Висока вихідна потужність до 10 Вт, посилення до 39 дБ та низький коефіцієнт шуму (≤2,5 дБ) забезпечують стабільний канал зв’язку навіть у складних радіоумовах.
Пристрій витримує екстремальні температури від -40 °C до +80 °C, має низьку затримку (≤1 мкс) і підтримує роботу з подовжувальними кабелями до 40 м. Живлення — від вбудованого акумулятора DC 11,1 В / 15000 мА·год або від мережі 100–240 В (споживання до 110 Вт).
Технічні характеристики
| Параметр |
Значення |
| Модель |
DMX-09122450DSB |
| Діапазони частот |
915 МГц, 1.2 ГГц, 2.4 ГГц, 5.2 ГГц, 5.8 ГГц |
| Робоча напруга |
12 В |
| Максимальна потужність передавання |
10 Вт |
| Посилення антени |
2.4 ГГц > 15 dBi ±1; 5 ГГц > 21 dBi ±1 (915 МГц / 1.2 ГГц ≈ 8 dBi) |
| Горизонтальний кут випромінювання |
65° ~ 83° |
| Посилення приймання |
15 дБ ±1 |
| Посилення передавання |
15 дБ ±1 |
| Комплексне посилення |
22,9 дБ ±1 ~ 39 дБ ±1 |
| Діапазон вхідної потужності |
5–20 дБм |
| Стандарт/швидкість |
802.11ac, 6.93 Гбіт/с, MIMO OFDM 64QAM, BW 80 МГц |
| EVM |
3% @ 28 дБм |
| Споживаний струм |
435 мА при POUT 28 дБм @ 9 В |
| Коефіцієнт шуму (NF) |
≤ 2,5 дБ |
| Затримка підсилювача |
≤ 1 мкс |
| Довжина підтримуваних подовжувальних кабелів |
до 40 м |
| Акумулятор |
DC 11.1 В / 15000 мА·год |

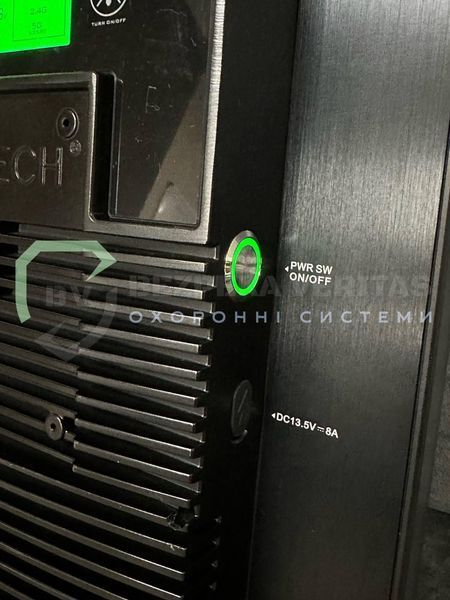

| Напруга / струм заряджання |
DC 13.5 В = 8 А |
| Живлення змінного струму |
100–240 В |
| Максимальна споживана потужність |
110 Вт |
| Робоча температура |
-40 °C ~ +80 °C |

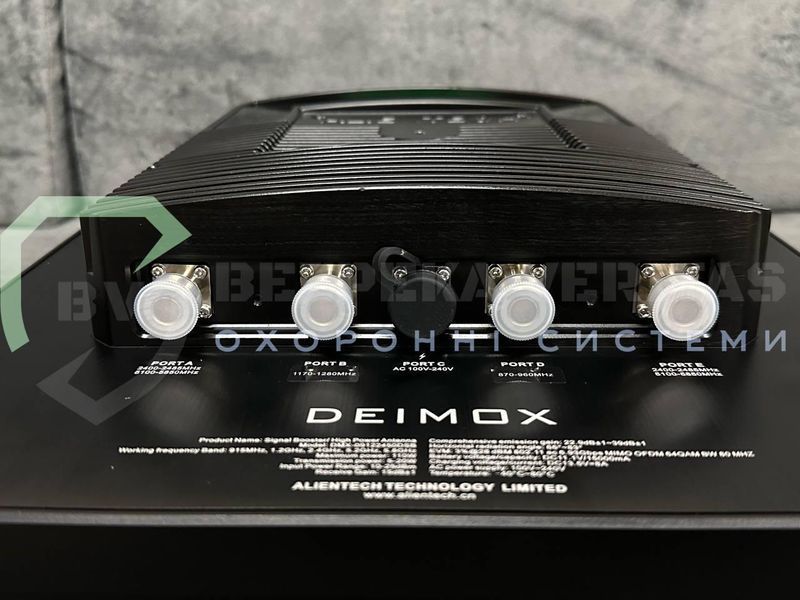

| Конструкція антенної системи |
1×915 МГц, 1×1.2 ГГц, 2×4-елементні 2.4 ГГц, 2×12-елементні 5 ГГц (5.1–5.9 ГГц) |
| КСХН (VSWR) |
< 1.3 |
| Підсилювачі потужності |
4 комплекти одно/двочастотних по 5 Вт |
Комплектація

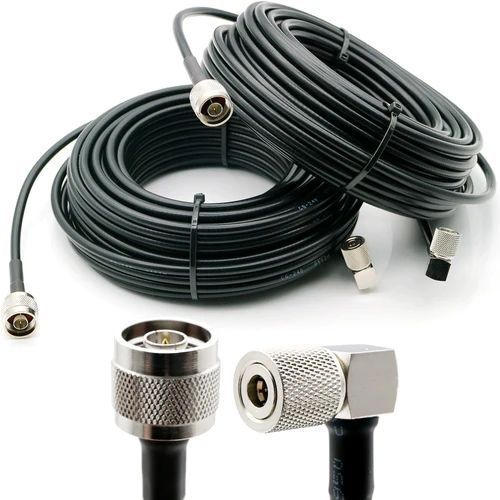

Зовнішній коаксіальний кабель розширення
DUO 3 також може використовуватися з коаксіальними кабелями. За допомогою розрахунків ми підготували для вас коаксіальні кабелі різної довжини для досягнення вашої мети. Довжина цих кабелів вибирається залежно від конкретних експлуатаційних і фізичних характеристик кабелю. У режимі 5,8G довжина може досягати 35 м.
КОННЕКТОРИ: N-J/QMA Male/Female З МОЖЛИВІСТЬ БЛОКУВАННЯ
Тип кабелю: RG223/CG240/RG8
Гнучкий коаксіальний кабель, 50 Ом типу RG223/CG240/RG8
Застосовуваний стандарт: MIL-C-17
|
RG223
|
CG240
|
RG8
|
|
Конструкція
|
Матеріал
|
0.D (mm)
|
Матеріал
|
0.D (mm)
|
Матеріал
|
0.D (mm)
|
|
1 Внутрішній провідник
|
Срібний мідний дріт
|
0.90
|
Наголена мідь
|
1.42
|
Алюміній із мідним покриттям
|
2.74
|
|
2 діелектрик
|
Полиэтилен
|
2.95
|
Полиэтилен
|
3.81
|
Полиэтилен
|
7.24
|
|
3 Зовнішній провідник
|
Подвійне посріблене мідне плетіння
|
3.95
|
Алюмінієва фольга + обплетення з місячної міді
|
4.52
|
Самоклейний алюмінієвий фольга + луджений мідний дріт
|
8.00
|
|
4 Обмотки
|
Чорний ПВХ
|
5.30
|
Чорний поліетилен
|
6.10
|
Чорний поліетилен
|
10.16
|
Електричні характеристики
|
|
RG223
|
CG240
|
RG8
|
|
Опір кабелю
|
50 ohm
|
50 ohm
|
50 ohm
|
|
Місткість
|
101.05 pF/m
|
79.4 pF/m
|
78 pF/m
|
|
Швидкість
|
66%
|
84%
|
85%
|
|
Випробування на іскроутворення
|
5000 Vrms
|
5000 Vrms
|
8000 Vrms
|
|
Пікова напруга (кВт)
|
1.4 W
|
5.6 W
|
16 W
|
|
Робоча частота
|
12 GHz Max
|
18 GHz Max
|
21 GHz
|
Механічні та екологічні характеристики
|
|
RG223
|
CG240
|
RG8
|
|
Вага
|
60 g/m
|
62 g/m
|
80 g/m
|
|
Радіус вигину
|
25 mm
|
30 mm
|
51 mm
|
|
Діапазон температур
|
-25~+70°C
|
-40~+80°C
|
-40~+80°C
|
|
Відповідність RoHS
|
Відповідний
|
Відповідний
|
Відповідний
|
Загасання (типове значення за 25C і рівня моря)
|
|
RG223
|
CG240
|
RG8
|
|
Частота (МБц)
|
Загасання (дБ/м)
|
Загасання (дБ/м)
|
Загасання (дБ/м)
|
|
100
|
0.13
|
|
|
|
400
|
0.27
|
|
0.10
|
|
450
|
|
0.173
|
|
|
900
|
|
0.248
|
|
|
1000
|
0.44
|
|
0.16
|
|
2500
|
|
0.424
|
|
|
3000
|
0.82
|
|
0.28
|
|
5000
|
1.10
|
|
0.38
|
|
5800
|
|
0.668
|
|
|
6000
|
1.27
|
|
0.42
|
