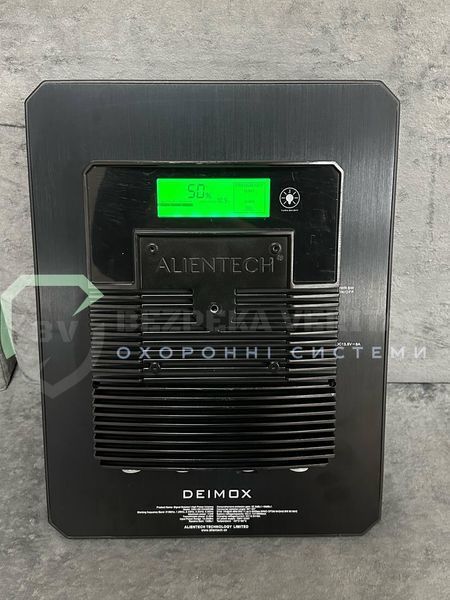

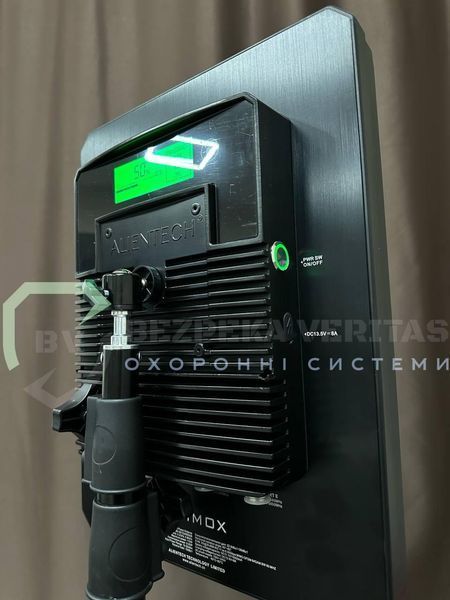

Компанія ALIENTECH випускає Deimox Signal Booster (DMX-09122450DSB) — проривний пристрій посилення сигналу, призначений для професійних користувачів. Це надійне рішення для професіоналів, яким потрібний захист від перешкод, стабільне передавання зображення та покращені можливості керування. Цей сучасний підсилювач сигналу універсально сумісний практично з усіма моделями дронів і їх контролерами, що робить його незамінним інструментом для збільшення радіусу дії дрона.
Універсальна сумісність:
ALIENTECH Deimox Signal Booster встановлює новий стандарт для посилення сигналу дрона. Розроблений для універсальної сумісності, він легко працює із широким спектром моделей і марок дронів, забезпечуючи професійним користувачам можливість розширити діапазон роботи їх дронів, не турбуючись про специфічні обмеження контролера.
Передові технічні характеристики:
Обладнаний багатодіапазонною функціональністю, Deimox охоплює робочі частоти 915 МГц, 1,2 ГГц, 5,2 ГГц і 5,8 ГГц, задовольняючи різними стандартами зв'язку з дронами. Його робоча напруга становить 12 В, а чимала потужність передавання досягає 10 Вт, чому сприяє антена з високим коефіцієнтом посилення, що забезпечує посилення 2.4G>15 дБі±1 і 5G>21 дБі±1. Горизонтальні кути випромінювання варіюються від 65° до 83° для широкого покриття.
Потужне посилення сигналу:
Deimox може похвалитися коефіцієнтом посилення на приймання і передавання 15 дБ±1, а комбінований діапазон посилення становить від 22,9 дБ±1 до 39 дБ±1. Ця неймовірна здатність посилення забезпечує стабільне та чітке передавання сигналу на великі відстані та в складних умовах, підтримуючи подовжувальні кабелі завдовжки до 40 метрів.
Високопродуктивне передавання:
Розроблений для пікової продуктивності, Deimox чудово справляється з передаванням сигналу 802.11 ac 6,93 Гбіт/с MIMO OFDM 64QAM BW 80 МГц, з діапазоном вхідної потужності 5-20 дБм і EVM 3% за 28 дБм. Він підтримує низький коефіцієнт шуму ≤2,5 дБ для зниження рівня перешкод і ефективно витрачає енергію, споживаючи струм 435 мА за напруги 9 В. Затримка підсилювача виключно мала — ≤1 мкс, що забезпечує відгук у реальному часі під час роботи безпілотників.
Міцний і портативний:
Deimox призначений для роботи в вуличних умовах, у діапазоні температур від -40 °C до 80 °C і стійкий до дощу та сильних морозів. Його портативна конструкція полегшує транспортування та розгортання в різних операційних сценаріях. Надійний акумулятор (DC11,1 В/15000 мА) живить пристрій, доповнюючися напругою/струм заряджання DC13,5 В=8 А. Для стаціонарного використання або тривалих завдань є джерело змінного струму від 100 до 240 В з максимальним споживанням 110 Вт.
.
Технічні характеристики
Модель: DMX-09122450DSB
Діапазон робочих частот: 915 МГц, 1,2 ГГц, 5,2 ГГц і 5,8 ГГц
Робоча напруга: 12В
Максимальна потужність передавання: 10 Вт
Коефіцієнт посилення антени: 2.4G>15 dBi±1 / 5G>21 dBi±1
Горизонтальний кут випромінювання: 65°~83°
Посилення приймання: 15 дБ±1
Посилення передавання: 15 дБ±1
Комплексне посилення випромінювання: 22,9 дБ±1~39 дБ±1
Діапазон вхідної потужності: 5-20 дБм
EVM: 3%@28 дБм 802.11 ac 6.93Gbps MIMO OFDM 64QAM BW 80 MHZ
Електричний струм: 435 мА за POUT 28 дБм 9 В
Коефіцієнт шуму: ≤ 2,5 дБ
Затримка передавання: ≤ 1 мкс
Напруга/місткість акумулятора: DC11.1V/15000mA

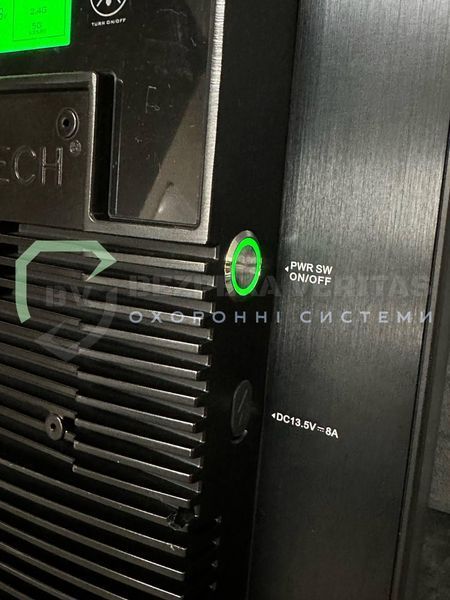

Напруга/коток заряджання: DC13.5V=8A
Джерело живлення змінного струму: 100V~240V
Максимальна потужність: 110W
Температура: -40°C~80°C

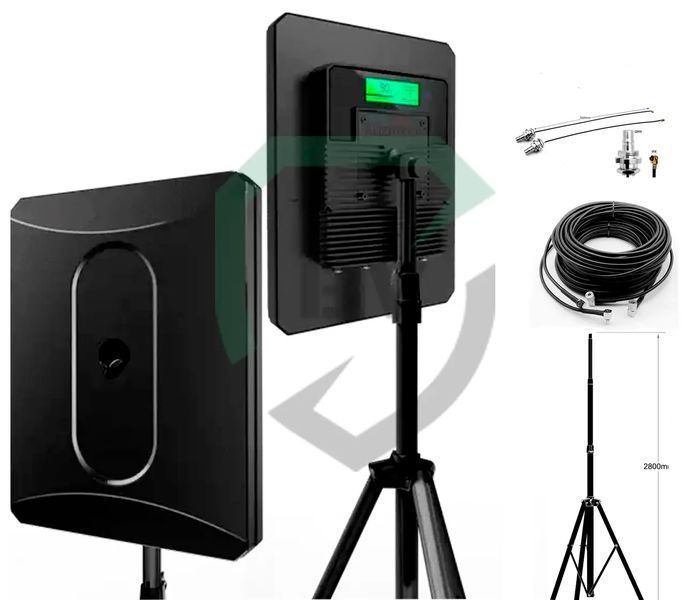

Комплектація
1. Антена підсилювач.
2. Штатив.
3. Кабель RG-8 20 метров.
4.Перехідники (конектори) для під'єднання пультів.
Посилення та кут нахилу антени
Антена підсилювача потужності DEIMOX обладнана кількома антенами з високим коефіцієнтом посилення, включно з одним комплектом антен 915 МГц, одним комплектом антен 1,2 ГГц, двома комплектами 4-елементних антен 2,4 ГГц і двома комплектами 12-елементних повнодіапазонних антен 5 ГГц (примінний діапазон: 5,1 ГГц-5,9 ГГц). Коефіцієнт посилення антен 915 МГц і 1,2 ГГц може досягати 8 дБі, коефіцієнт посилення антени 2,4 ГГц — 15 дБі, а коефіцієнт посилення антени 5 ГГц — разючих 20 дБі. Крім того, усі коефіцієнти нетечної хвилі можуть бути нижчими за 1,3 дБ.
DEIMOX також має чотири комплекти одно/двочастотних 5-ватних підсилювачів потужності, які забезпечують потужніше джерело сигналу для антени, оптимізуючи її конструкцію й ефективно борючись із різними перешкодами.
Зовнішній коаксіальний кабель розширення
DUO 3 також може використовуватися з коаксіальними кабелями. За допомогою розрахунків ми підготували для вас коаксіальні кабелі різної довжини для досягнення вашої мети. Довжина цих кабелів вибирається залежно від конкретних експлуатаційних і фізичних характеристик кабелю. У режимі 5,8G довжина може досягати 35 м.
КОННЕКТОРИ: N-J/QMA Male/Female З МОЖЛИВІСТЬ БЛОКУВАННЯ
|
|
RG8
|
|
Опір кабелю
|
|
50 ohm
|
|
Місткість
|
|
78 pF/m
|
|
Швидкість
|
|
85%
|
|
Випробування на іскроутворення
|
|
8000 Vrms
|
|
Пікова напруга (кВт)
|
|
16 W
|
|
Робоча частота
|
Max
|
21 GHz
|
Механічні та екологічні характеристики
|
|
RG8
|
|
Вага
|
|
80 g/m
|
|
Радіус вигину
|
|
51 mm
|
|
Діапазон температур
|
|
-40~+80°C
|
|
Відповідність RoHS
|
|
|
Відповідний
|
Загасання (типове значення за 25C і рівня моря)
|
|
|
RG8
|
|
Частота (МБц)
|
|
Загасання (дБ/м)
|
|
100
|
|
|
|
|
400
|
0.10
|
|
450
|
|
|
|
|
900
|
|
|
|
|
1000
|
0.16
|
|
2500
|
|
|
|
|
3000
|
0.28
|
|
5000
|
0.38
|
|
5800
|
|
|
|
6000
|
0.42
|
